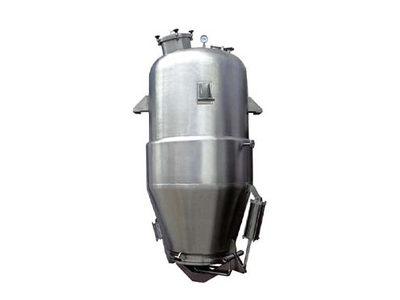

一、多功能提取罐產品概述
多功能提取罐是一種適應能力很強的綠色提取設備。多功能提取罐是采用提取罐作為反應容器，將固體如植物根莖葉，花朵，香料，骨頭，果脯，果實等浸泡在提取劑中通過對溫度，壓力，攪拌等參數進行改變，以達到將固體物料中的營養成分，有效成分等溶解在提取劑中。多功能提取罐適用于中藥、食品、化工、化妝品等行業的常壓、微壓、水煎、浸漬、溫浸、熱回流、強制循環滲漉、芳香油回收、有機溶劑回收等工藝操作。
我公司從小試、中試到大規模生產多功能提取罐的設計、制造、安裝，我們積累了大量的經驗，各種型號的多功能提取罐已成定型產品系列，產品結構合理，安全合理，操作方便。經優化設計的多功能提取罐的排渣門密封可靠耐用，具有安全、可靠、易操作、易開啟、密閉性好等特點，在斷電斷氣情況下可實現自鎖功能。多功能提取罐具有無毒、無脫落、良好的耐腐蝕性，不僅能使中藥產品/食品/飲料等質量得到保證，而且設備使用壽命長。
二、多功能提取罐用途
該設備功能多樣，用途廣泛，適用于提取液、中藥、植物、動物、食品、化工原料等的提取濃縮，通常采用常壓、加壓水煎、溫浸、強制循環、滲漏等操作工藝，有效成分提取時間短，效率高，操作簡便快捷，特別適合用于動態提取或逆流提取。
三、多功能提取罐設備構成
多功能提取罐設備主體包括內筒體、夾套層、保溫層、支耳、除沫器、電加熱裝置、自鎖式快開出渣門、進料口、出料口等，并以高級巖棉作為提取罐保溫材料，保溫時間長，性能好。
提取罐內筒體與物料接觸部分均采用SUS304/316L高級不銹鋼材質制作而成，具有良好的抗腐蝕性，符合國家GMP食品藥品安全標準;外筒體采用SUS亞光薄鋼板制造而成;罐內配備測溫計、防爆視燈、可視鏡、噴轉清洗頭等，操作簡便快捷，符合國家GMP安全衛生標準。
四、多功能提取罐結構特性
內罐壁鏡面拋光Ra≤0.4，潔凈衛生無殘留，外罐壁經過拉絲處理，焊縫圓角過渡，不掛料，易清洗，符合國家衛生安全要求，生產過程中安全性、穩定性高，符合國家GMP標準;
出渣門采用自有專利技術，主氣缸閉合渣門后，旁置兩氣缸推動轉圈旋轉，轉圈特有的結構帶動出渣門上升鎖緊，促使出渣門與罐體法蘭壓緊，增強密封性，提高安全系數;
出液管采用304/316L不銹鋼管，出液接頭密封可靠，有效避免金屬軟管易受疲勞應力影響導致的頻繁破損泄漏問題，符合國家GMP標準;
全方位CIP清洗器可實現在線CIP/SIP，防爆視燈、視鏡、快捷輕便式衛生投料口、除沫器、減壓裝置等的配置確保操作使用更加安全。
多功能提取罐具有操作簡便，占地面積小，投資能耗少，設備循環利用率高等諸多優點，是生產廠商的設備首選。
五、多功能提取罐技術參數
型 號 | TQ-0.3 | TQ-0.5 | TQ-1.0 | TQ-2.0 | TQ-3.0 | TQ-6.0 | TQ-8.0 |
容 積 （L） | 300 | 600 | 1200 | 2700 | 3200 | 6300 | 8500 |
內膽設計壓力（Mpa） | 常壓 | ||||||
夾層設計壓力（Mpa） | 0.25 | ||||||
壓縮空氣壓力（Mpa） | 0.5至0.7 | ||||||
加料口直徑 （mm） | 350 | 350 | 400 | 400 | 400 | 500 | 500 |
加熱面積 （M2） | 0.3 | 0.6 | 3.8 | 4.7 | 6.0 | 9.5 | 9.5 |
冷凝冷卻面積（M2） | 8.2 | 9.5 | 11 | 12 | 14 | 18 | 21 |
排渣口直徑 （mm） | 200 | 200 | 600 | 800 | 800 | 1000 | 1000 |
電機減速機功率（KW） | 0.75 | 1.1 | 1.5 | 2.2 | 3 | 4 | 5.5 |
六、多功能提取罐質量標準
1、《中華人民共和國特種設備安全法》
2、《中華人民共和國食品安全法》
3、《中華人民共和國工業產品生產許可證管理?xiàng)l例》
4、《醫藥工業潔凈廠房設計規范》(GB50457-2008)
5、TSG21—2016《固定式壓力容器安全技術監察規程》
6、HG/T20584—2011《鋼制化工容器制造技術要求》
7、NB/T47015—2011《壓力容器焊接規程》
8、NB/T47013—2015《承壓設備無損檢測》
